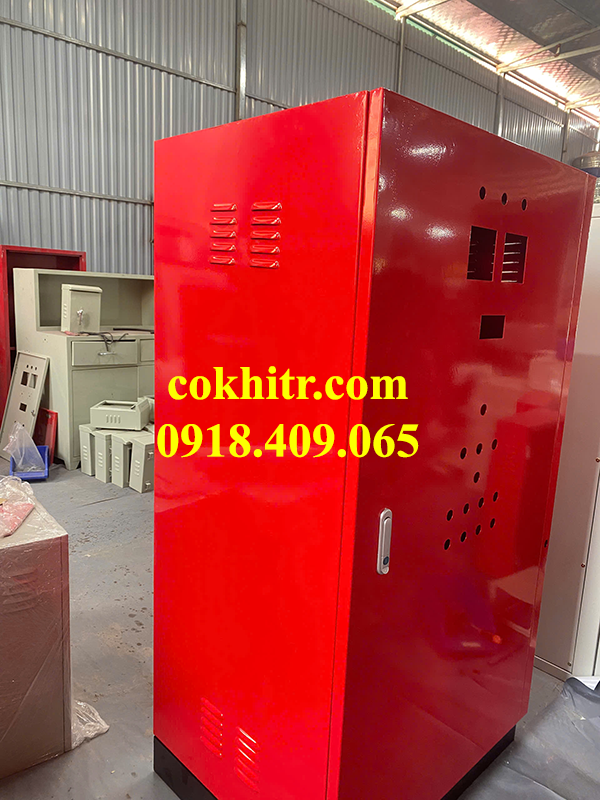

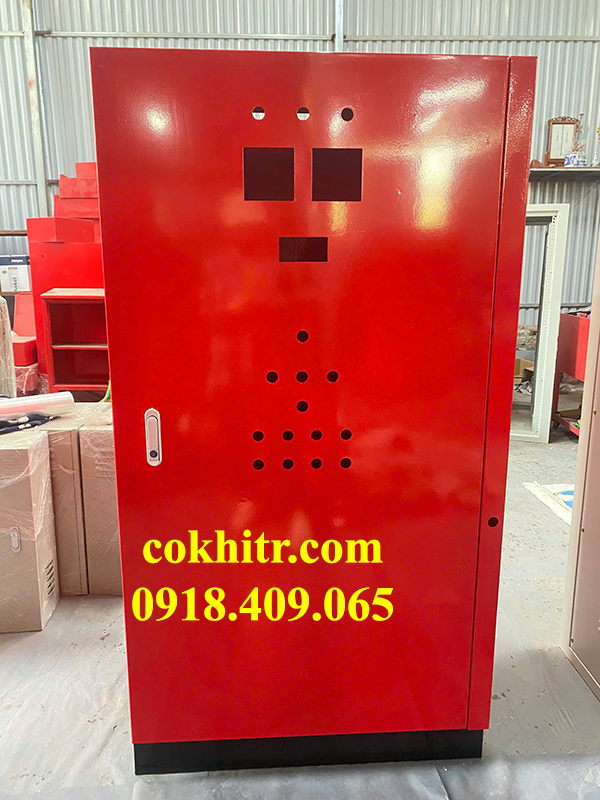

Tủ điều khiển chữa cháy 1400x800x400x1.2mm

Mô tả
Đánh giá (0)

Tủ điều khiển chữa cháy 1400x800x400x1.2mm một giải pháp tối ưu cho hệ thống phòng cháy chữa cháy tại nhà máy và các công trình.

Trong thời đại công nghiệp hóa hiện nay, an toàn phòng cháy chữa cháy (PCCC) là một yếu tố bắt buộc đối với mọi nhà máy, xí nghiệp và khu công nghiệp.

Một trong những thành phần then chốt giúp hệ thống PCCC vận hành hiệu quả, chính là tủ điều khiển chữa cháy.

Đặc biệt, dòng tủ điều khiển chữa cháy kích thước 1400x800x400x1.2mm đang được sử dụng phổ biến tại các nhà máy nhờ khả năng tích hợp cao, vận hành ổn định và dễ bảo trì.

1. Tổng quan về tủ điều khiển chữa cháy 1400x800x400x1.2mm

– Tủ điều khiển chữa cháy là thiết bị trung tâm giúp điều phối, giám sát và kích hoạt các hệ thống chữa cháy tự động hoặc bán tự động trong nhà máy như: bơm chữa cháy, còi báo động, van điện từ, cảm biến khói/nhiệt…

– Dòng tủ với kích thước 1400mm (cao) x 800mm (rộng) x 400mm (sâu) và độ dày vỏ tủ 1.2mm, mang lại không gian lắp đặt thoải mái cho nhiều thiết bị điện tử, bộ điều khiển, đồng thời đảm bảo độ bền cao và an toàn vận hành.

2. Thông số kỹ thuật chi tiết

Tên sản phẩm: Tủ điều khiển chữa cháy

Kích thước: 1400x800x400mm
Độ dày vỏ: 1.2mm (tôn mạ kẽm hoặc thép CT3 sơn tĩnh điện)
Sơn ngoài: Sơn tĩnh điện chống gỉ màu đỏ PCCC hoặc theo yêu cầu
Chất liệu: Tôn đen hoặc inox (gia công theo yêu cầu)
Tiêu chuẩn bảo vệ: IP42 – IP54 (phụ thuộc vào môi trường sử dụng)
Cấp điện áp điều khiển: 220VAC hoặc 24VDC
Phù hợp tiêu chuẩn PCCC Việt Nam TCVN 3890, NFPA 20, ISO 9001

Tủ điều khiển chữa cháy 1400x800x400x1.2mm

3. Cấu tạo chi tiết của tủ điều khiển chữa cháy

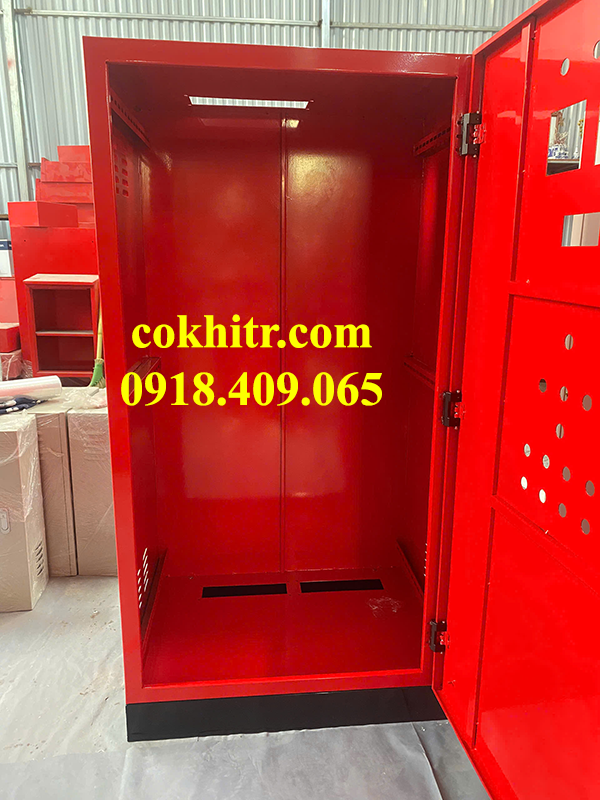

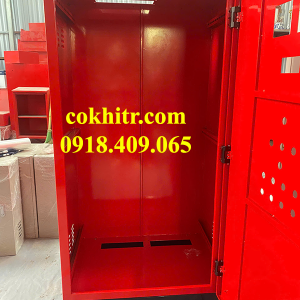

a. Thân tủ

Chế tạo từ tôn dày 1.2mm, chấn CNC, hàn liền khối, chắc chắn.
Bề mặt được sơn tĩnh điện màu đỏ đặc trưng của hệ thống chữa cháy giúp dễ nhận diện.
Có khe thông gió hoặc lắp thêm quạt tản nhiệt để tăng độ bền linh kiện bên trong.

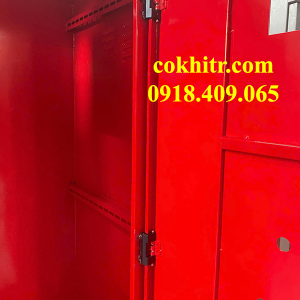

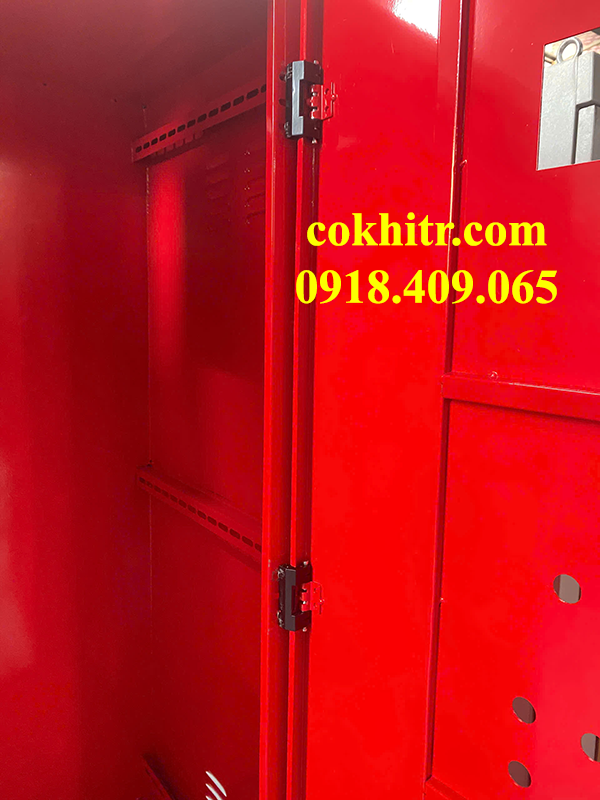

b. Cánh tủ

Một lớp cánh duy nhất, bản lề mở 120–180 độ, có khóa bảo vệ an toàn.
Có thể tích hợp kính mica ở vị trí mặt trước để quan sát bên trong hoặc bảng hiển thị trạng thái.

c. Bảng điều khiển và thiết bị điện

Bên trong tủ gồm các bộ phận sau:
PLC hoặc bộ điều khiển lập trình (tùy loại hệ thống).
Relay trung gian, khởi động từ (contactor) điều khiển bơm chữa cháy chính, bơm dự phòng, bơm bù áp.
Bộ hiển thị LED/LCD, đèn báo trạng thái hoạt động.
CB bảo vệ, cầu chì, nút nhấn khẩn cấp, còi báo động…
Cầu đấu, thanh ray, dây dẫn, sơ đồ mạch điện…

d. Mặt sau và đáy tủ

Có lỗ chờ hoặc cửa cáp để đi dây tín hiệu, dây nguồn an toàn.
Hệ thống tiếp địa đầy đủ, đảm bảo an toàn điện.

4. Chức năng chính của tủ điều khiển chữa cháy trong nhà máy

Tủ điều khiển chữa cháy giữ vai trò là “bộ não” của toàn hệ thống PCCC tự động. Cụ thể, nó có thể thực hiện các chức năng sau:

✅ Điều khiển bơm chữa cháy

Kích hoạt bơm chính, bơm dự phòng, bơm bù áp theo ngưỡng áp suất hệ thống.

Duy trì áp suất nước trong đường ống chữa cháy luôn ổn định.

✅ Nhận tín hiệu báo cháy

Kết nối với trung tâm báo cháy, cảm biến khói, nhiệt, công tắc dòng chảy để xử lý tình huống khẩn cấp.

Phản hồi nhanh bằng việc bật còi báo, đóng ngắt mạch, bật bơm.

✅ Hiển thị trạng thái hoạt động

Qua đèn báo và màn hình LCD, người dùng dễ dàng giám sát trạng thái bơm, lỗi, cảnh báo.

✅ Cảnh báo và bảo vệ thiết bị

Cảnh báo khi mất pha, quá tải, quá áp, cháy thiết bị.

Tự động ngắt thiết bị để bảo vệ hệ thống.

✅ Hỗ trợ kiểm tra – vận hành định kỳ

Có chế độ kiểm tra bơm định kỳ (auto test) để đảm bảo tính sẵn sàng hoạt động.

5. Ưu điểm vượt trội của tủ điều khiển chữa cháy 1400x800x400x1.2mm

Kích thước tủ 1400x800x400mm đủ rộng để bố trí đầy đủ thiết bị, dây dẫn gọn gàng, dễ kiểm tra sửa chữa.
Có không gian để tích hợp thêm các thiết bị giám sát IoT, kết nối hệ thống BMS nhà máy nếu cần.
Mặt tủ có sơ đồ đấu dây và sơ đồ nguyên lý điện, thuận tiện cho kỹ sư thi công.
Dễ tháo cánh, tháo bảng gá thiết bị để kiểm tra bên trong.
Được thiết kế tuân thủ các tiêu chuẩn an toàn điện và PCCC hiện hành.
Trang bị thiết bị bảo vệ điện cao cấp, vỏ tủ sơn tĩnh điện cách điện tốt.
Có thể kết nối với hệ thống SCADA, BMS hoặc truyền tín hiệu về phòng trung tâm.
Hỗ trợ giao tiếp RS485, Modbus, TCP/IP nếu lắp bộ điều khiển thông minh.
Tủ có thể thiết kế theo yêu cầu số lượng bơm (2, 3, 5 bơm) hoặc theo hệ chữa cháy khí, nước, foam…
Hỗ trợ gia công vỏ inox, chống nước chuẩn IP65 nếu đặt ngoài trời.

6. Ứng dụng thực tế của tủ điều khiển chữa cháy tại nhà máy

Sản phẩm này là giải pháp điều khiển trung tâm cho các hệ thống PCCC chuyên nghiệp như:
Nhà máy sản xuất: Lắp đặt tại phòng kỹ thuật để quản lý bơm chữa cháy cho toàn bộ khu vực nhà xưởng.
Khu công nghiệp: Tủ điều khiển tích hợp trong các trạm bơm trung tâm điều khiển mạng chữa cháy vòng.
Kho chứa hóa chất, xăng dầu: Điều khiển bơm Foam hoặc hệ chữa cháy tự động bằng khí.
Xưởng cơ khí, nhà thép tiền chế: Đảm bảo chữa cháy nhanh khi nhiệt độ máy móc cao, dễ cháy nổ.
Cơ sở y tế, khu sản xuất dược phẩm: Yêu cầu hệ thống PCCC hoạt động chính xác, không trễ một giây.
