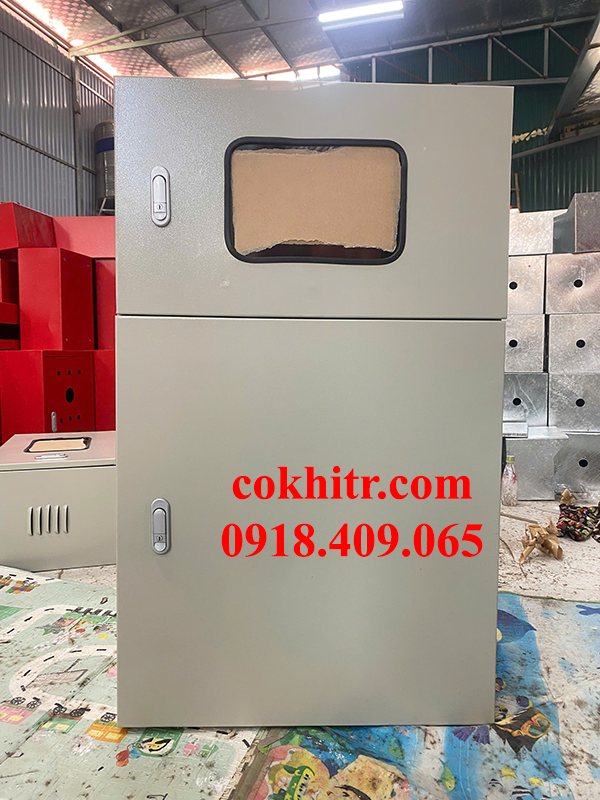

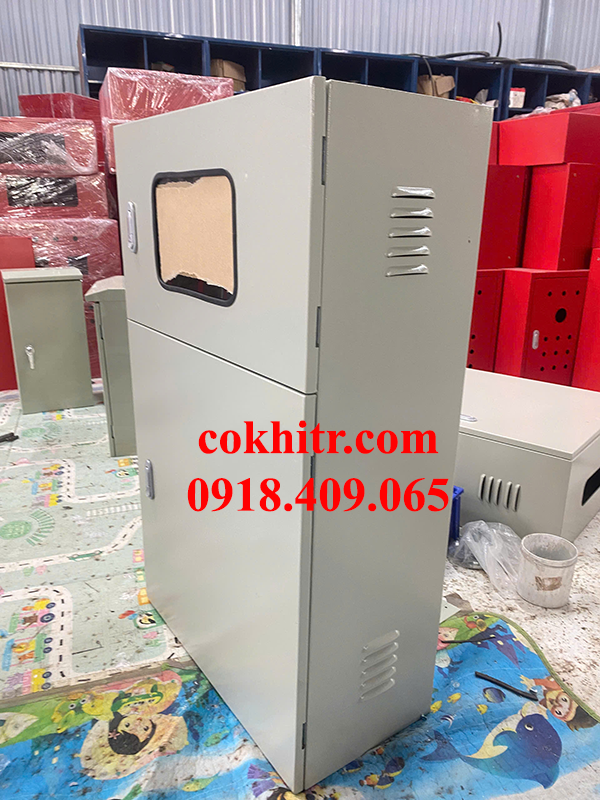

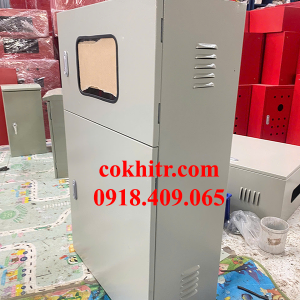

Tủ điện 2 ngăn kích thước 1100x600x250x1mm

Tủ điện 2 ngăn kích thước 1100x600x250x1mm là giải pháp tối ưu cho thi công và thiết kế hệ thống điện công nghiệp

Trong bất kỳ công trình điện công nghiệp nào, việc lựa chọn tủ điện phù hợp đóng vai trò then chốt quyết định đến tính hiệu quả, độ an toàn và tính thẩm mỹ của toàn bộ hệ thống.

Với nhu cầu ngày càng cao về sự linh hoạt, gọn nhẹ nhưng vẫn đảm bảo đầy đủ tính năng, tủ điện 2 ngăn một lớp cánh kích thước 1100x600x250x1mm đang là lựa chọn hàng đầu cho các kỹ sư thiết kế, đơn vị thi công và chủ đầu tư hiện nay.

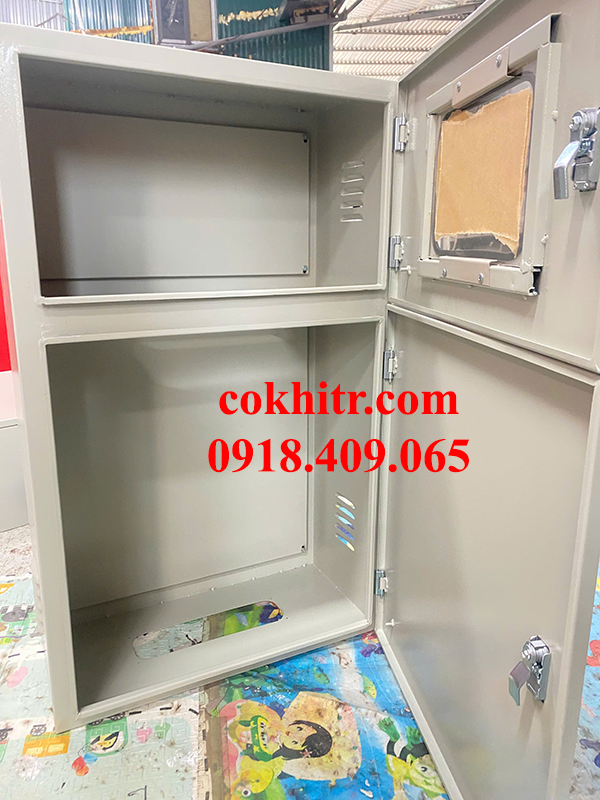

Tủ điện 2 ngăn, một lớp cánh là loại tủ điện công nghiệp được thiết kế với 2 ngăn riêng biệt trong cùng một khối tủ,

Nhờ cấu trúc thông minh và gọn gàng, tủ vừa tiết kiệm diện tích, vừa giúp tổ chức thiết bị điện một cách logic, rõ ràng, dễ quản lý và bảo trì.

Sản phẩm được thiết kế kỹ lưỡng từng chi tiết, đảm bảo khả năng vận hành an toàn – hiệu quả – dễ dàng lắp đặt.

1. Vỏ tủ

* Được chế tạo từ thép tấm cán nguội CT3 dày 1mm, cắt CNC, chấn gấp tự động.

* Bề mặt được xử lý bằng hóa chất chống rỉ và sơn tĩnh điện 2 lớp (trong và ngoài), chống oxy hóa và mài mòn tốt.

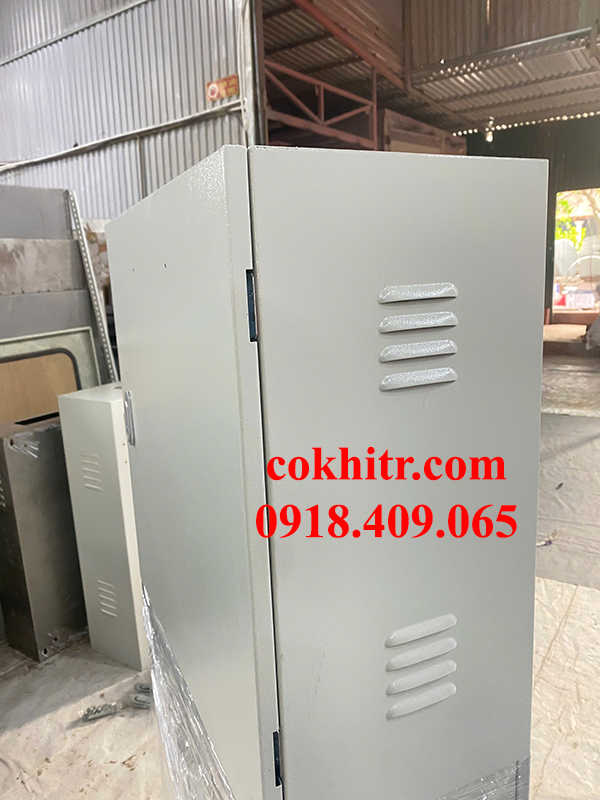

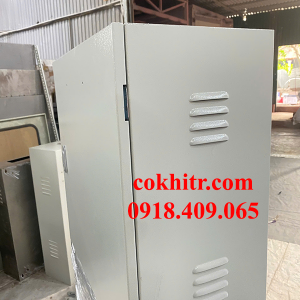

* Có thể gia công thêm lỗ thoát nhiệt, lỗ cáp vào/ra, hoặc cửa sổ mica tùy theo yêu cầu.

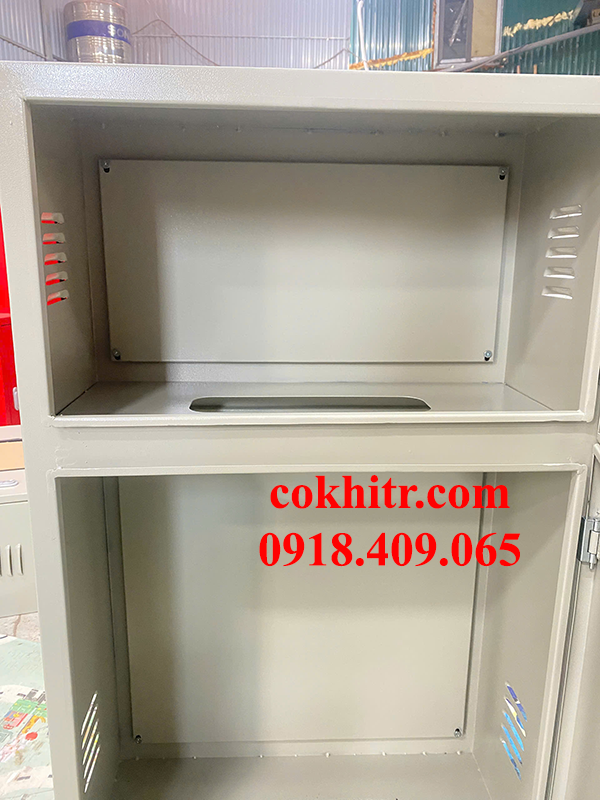

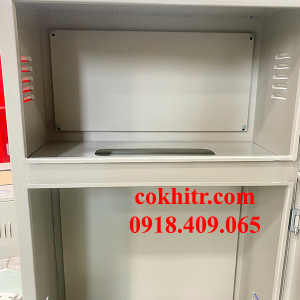

2. Ngăn trên – Ngăn điều khiển/thiết bị

* Dùng để lắp đặt các thiết bị điều khiển như rơle, MCB, contactor, PLC, timer, bộ điều khiển nhiệt độ, thiết bị báo lỗi…

* Có thanh DIN rail tiêu chuẩn để gài thiết bị nhanh chóng, dễ thao tác.

* Không gian đủ rộng rãi cho hệ thống dây điện và cáp.

3. Ngăn dưới – Ngăn đấu nối nguồn

* Dành riêng cho các đầu nối, đầu cốt, CB tổng, domino hoặc cầu đấu đầu ra, dây nguồn…

* Giúp tách biệt hệ thống điều khiển và hệ thống đấu nối điện, đảm bảo an toàn khi bảo trì.

4. Cánh tủ

* Cánh tủ dạng một lớp, đóng mở bằng khóa cam gài hoặc khóa chìa.

* Có thể mở góc 120–180 độ tùy bản lề.

* Bề mặt cánh phẳng, có thể dập lỗ gắn nhãn, khóa từ, bảng tên hoặc tay nắm nếu yêu cầu.

5. Gioăng cao su và khóa

* Gioăng cao su EPDM chống bụi và nước được ép dọc mép cánh giúp tăng chỉ số bảo vệ IP.

* Khóa dạng cam tiêu chuẩn, dễ thay thế hoặc nâng cấp thành khóa chìa chống cạy, chống rung lắc.

Ưu điểm nổi bật của tủ điện 2 ngăn một lớp cánh

• Với chiều sâu chỉ 250mm, tủ dễ dàng lắp đặt trong các không gian hạn chế như hành lang kỹ thuật, hốc tường, trạm nhỏ…
• Hai ngăn giúp phân tách rõ ràng thiết bị điều khiển và đấu nối, tránh rối loạn dây dẫn, dễ kiểm tra và bảo trì.

• Thiết kế ngăn riêng biệt giảm nguy cơ tiếp xúc trực tiếp với đầu dây mang điện.
• Có thể thêm khóa an toàn, ron chống rò rỉ điện, nối đất tiêu chuẩn để gia tăng mức bảo vệ.

• Lớp sơn tĩnh điện chịu va đập, chống mài mòn tốt trong điều kiện bụi, nhiệt, ẩm.
• Vật liệu bền bỉ theo thời gian, bảo vệ tối đa thiết bị bên trong khỏi bụi bẩn, côn trùng, hơi hóa chất nhẹ.

• Thiết kế module hóa, dễ dàng thay đổi kích thước, vị trí lỗ bắt vít, gắn chân tủ hoặc cửa sổ mica tùy nhu cầu.
• Phù hợp thi công hàng loạt hoặc tùy biến cho từng dự án cụ thể.

Công dụng và phạm vi ứng dụng

• Phân phối nguồn điện: Là nơi lắp CB, MCCB tổng và thiết bị ngắt mạch cho hệ thống nhánh.
• Điều khiển thiết bị: Chứa các thiết bị điều khiển như contactor, relay nhiệt, biến áp đo lường…
• Bảo vệ thiết bị điện: Ngăn bụi, côn trùng, ẩm mốc tiếp xúc với hệ thống điện.
• Đảm bảo an toàn hệ thống: Giúp bảo trì thuận tiện, không ảnh hưởng phần khác khi kiểm tra.
